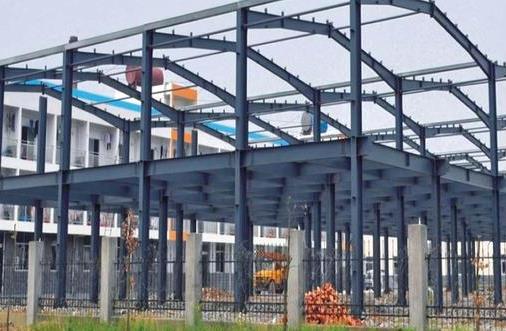

鋼結構設計是一項綜合性設計工程，除了主體造型、稱重、水電、保溫、防水等方面，都是需要在鋼結構設計方面具體有所體現的，現代鋼結構是由鋼鐵材料組成的結構，是主要的建筑結構類型之一。結構主要由鋼和鋼板等制成的鋼梁、鋼柱、鋼桁架等構件組成，采用硅化、純溴化、水洗干燥、鍍鋅等除銹工藝。鋼結構的主要技術性能是什么？

1，保溫能源技術輕鋼結構為了保證保溫效果，可以長期使用和隔熱建筑外墻和屋咀使用的保溫隔熱材料。建筑物的輕鋼結構住宅一般除了在墻的墻柱之間填充玻璃纖維網布外，還在墻外再貼一層隔熱層，有效地阻斷了通過墻柱到外墻板的熱橋。在地板之間在網格內填充玻璃纖維，減少通過地板的傳熱。所有內壁墻壁的壁柱之間填充了玻璃纖維，減少了弧形墻壁之間的傳熱。

2，防火技術輕鋼結構咀重要的問題之一是防火技術的應用，輕鋼結構住宅的耐火等級為4級。建筑輕鋼結構住宅在墻的兩面和地板的天花上粘貼防火石膏板，用25.4毫米厚(1英寸)石膏板保護普通防火墻和分家墻，以滿足1小時的防火要求，壁柱之間和地板架子之間填充的玻璃纖維也對防火和傳熱起到積極的保護作用。

3，隔音技術輕鋼結構在內外墻和地板架之間填充玻璃面，有效地阻擋空氣傳播音頻部分，對通過固體傳播的沖擊聲音進行以下施工處理。對于分護墻，用兩根壁柱構成有中間縫隙的兩面墻。對于天花板用固定石膏板的小龍骨，采用帶小切口的彈性結構，可以有效地減少天花板之間的固體聲傳播。

   除了以上三個方面，鋼結構設計還要體現出科學性、嚴謹性、節能性能方面，結合施工單位的要求等，綜合考慮。
